Comprensione dei componenti della struttura in acciaio: classificazione degli elementi portanti e di stabilità

Nel complesso, i componenti strutturali in acciaio possono essere suddivisi in quattro categorie principali in base alla composizione strutturale: elementi portanti primari, elementi di rinforzo e stabilità, componenti secondari e collegati, nonché connessioni e accessori strutturali. Questa sessione copre principalmente le prime due categorie.

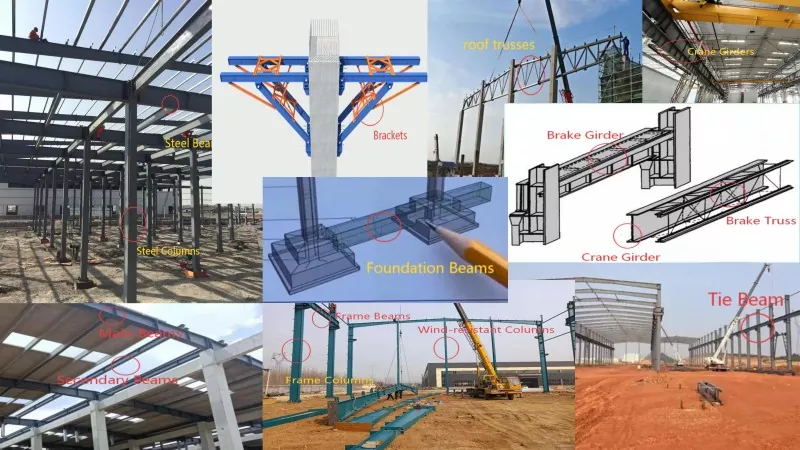

Gli elementi portanti primari includono colonne in acciaio, travi in ​​acciaio, capriate, staffe, capriate del tetto, travi di gru, travi dei freni, capriate dei freni, colonne resistenti al vento, travi del telaio, colonne del telaio, travi secondarie, travi principali, travi di collegamento e travi di fondazione. Una travatura reticolare è inoltre composta da accordi superiori, accordi inferiori e membri del nastro. Come lo scheletro principale delsistema strutturale in acciaio, gli elementi portanti primari sopportano i carichi principali della struttura e li trasferiscono alla fondazione. La loro qualità di fabbricazione e la precisione di montaggio determinano direttamente la sicurezza e la stabilità dell'intera struttura.

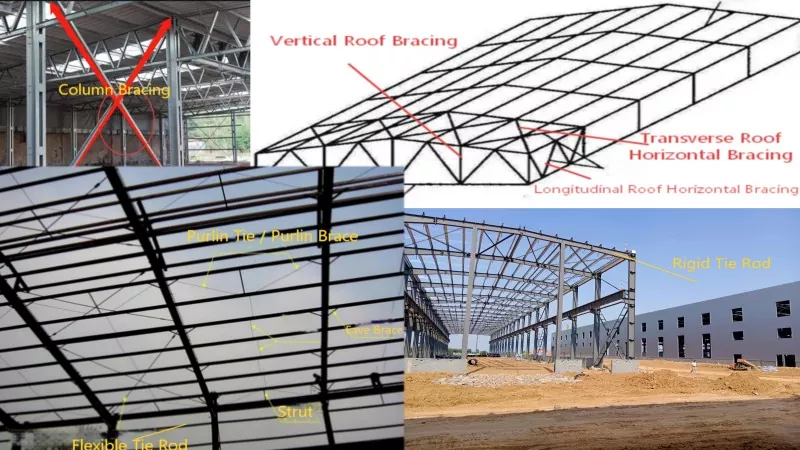

I controventi e gli elementi di stabilità sono costituiti da controventi delle colonne, controventi orizzontali del tetto, controventi verticali del tetto, controventi orizzontali longitudinali, controventi orizzontali trasversali, controventi di grondaia, tiranti rigidi, tiranti flessibili, tiranti per arcarecci e montanti. Gli elementi di rinforzo e di stabilità non sopportano direttamente i principali carichi verticali, tuttavia funzionano per garantire la stabilità complessiva della struttura, trasferire i carichi orizzontali, ridurre la lunghezza effettiva degli elementi strutturali e prevenire l'instabilità strutturale.

Questa sessione introduce gli elementi portanti primari e gli elementi di rinforzo e stabilità. La prossima sessione continuerà ad elaborare tutti i dettagli dei componenti secondari e collegati (compresi arcarecci, telai delle pareti, telai dei monitor, piattaforme delle scale, ringhiere, ecc.) nonché delle connessioni e degli accessori strutturali (compresi fazzoletti, irrigidimenti, bulloni, montanti a taglio, parti incastonate, ecc.). Rimani sintonizzato.
