Guida completa ai componenti strutturali in acciaio: aste secondarie e dettagli di connessione

Il numero precedente illustrava i dettagli e i disegni di layout degli elementi portanti primari e degli elementi di rinforzo e stabilitàstrutturale in acciaiocomponenti. Questa sessione continua con l'introduzione dei componenti secondari e collegati, nonché delle connessioni e degli accessori strutturali. Di seguito sono riportate le descrizioni delle posizioni tipiche del layout e gli elenchi completi di ciascun componente negli edifici in acciaio.

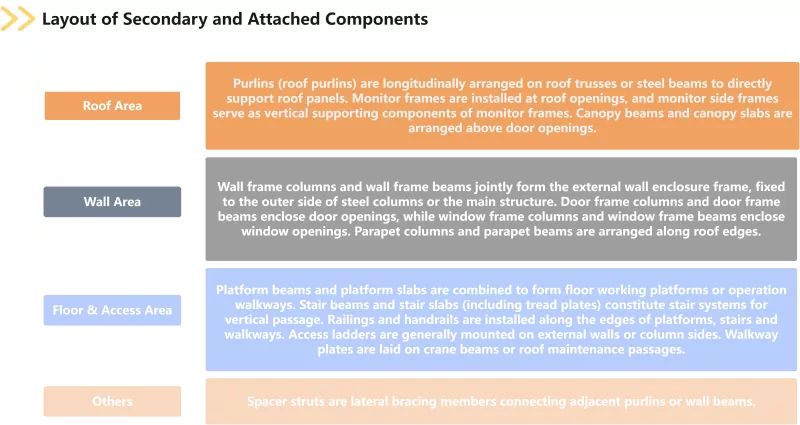

I componenti secondari e collegati includono arcarecci, colonne del telaio delle pareti, travi del telaio delle pareti, telai dei monitor, telai laterali dei monitor, travi delle scale, solette delle scale, travi della piattaforma, solette della piattaforma, ringhiere, corrimano, scale di accesso, piastre della passerella e montanti distanziatori, colonne del telaio della porta, travi del telaio della porta, colonne del telaio della finestra, travi del telaio della finestra, travi della tettoia, lastre della tettoia, colonne del parapetto e travi del parapetto. Gli arcarecci sono suddivisi in arcarecci del tetto e arcarecci delle pareti, mentre le piastre delle scale coprono le piastre della pedata. Svolgendo le funzioni dell'edificio come recinzione, passaggio, illuminazione naturale e ventilazione, i componenti secondari e collegati trasmettono i carichi del vento, i carichi della neve e altri carichi alla struttura principale. Sono parti indispensabili che garantiscono l'integrità e le funzioni di servizio degli edifici in acciaio.

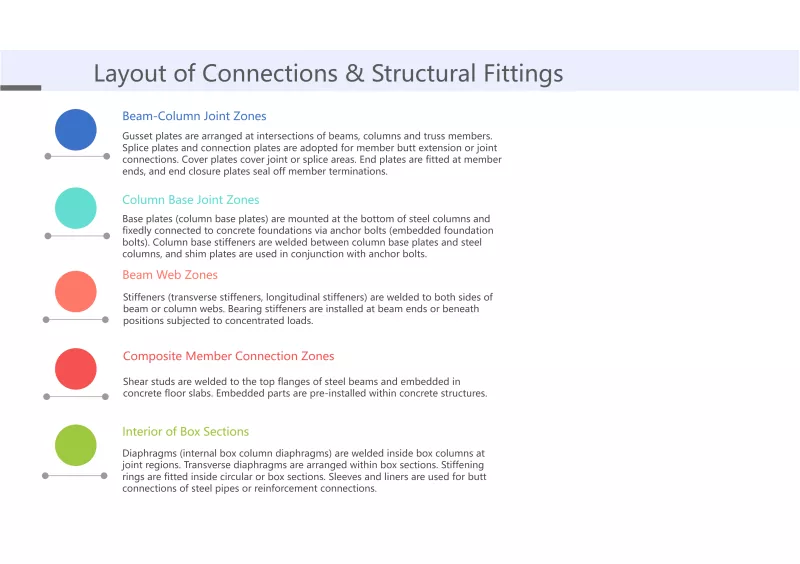

Le connessioni e gli accessori strutturali sono costituiti da fazzoletti, irrigidimenti, irrigidimenti dei cuscinetti, piastre di spessore, piastre di connessione, piastre di giunzione, piastre di copertura, piastre di chiusura terminale, piastre terminali, piastre di base, irrigidimenti della base della colonna, bulloni di ancoraggio della colonna, bulloni ad alta resistenza, bulloni ordinari, prigionieri di taglio, parti incastonate, manicotti, rivestimenti, anelli di irrigidimento, diaframmi e diaframmi trasversali. Gli irrigidimenti si dividono in irrigidimenti trasversali e irrigidimenti longitudinali; le piastre di base includono piastre di base per colonne; i bulloni di ancoraggio della colonna sono noti anche come bulloni di fondazione incassati; i perni a taglio sono anche chiamati connettori perni; i diaframmi coprono i diaframmi interni per le colonne scatolate. Come categoria vitale distruttura in acciaiocomponenti, connessioni e accessori strutturali determinano direttamente se tutti gli elementi portanti possono lavorare in modo coordinato in modo efficace e se il percorso di trasferimento del carico è continuo e affidabile.

Finora sono state classificate le quattro principali categorie di componenti strutturali in acciaio classificati in base alla composizione strutturale. Tutti i componenti di cui sopra sono disegnati su disegni costruttivi di edifici in acciaio, inclusi nell'analisi delle forze nelle relazioni di calcolo strutturale e mantenuti permanentemente nelle strutture completate. La combinazione dei componenti varia a seconda dei diversi tipi di progetto. Una corretta comprensione del posizionamento funzionale e della logica di disposizione di ciascun tipo di componente è un prerequisito per compilare distinte quantitative accurate e determinare ragionevolmente prezzi unitari completi, nonché la base per garantire che l'intento progettuale delle strutture in acciaio possa essere trasformato in edifici fisici sicuri e affidabili.
