Quali sono i quattro principali sistemi principali delle strutture in acciaio?

Al giorno d'oggi,struttura in acciaiola tecnologia è maturata. Adottiamo sistemi strutturali adeguati per soddisfare le diverse esigenze di costruzione e esistono quattro tipi principali principali: struttura a telaio a portale, struttura a telaio, struttura a traliccio in acciaio e struttura a griglia spaziale.

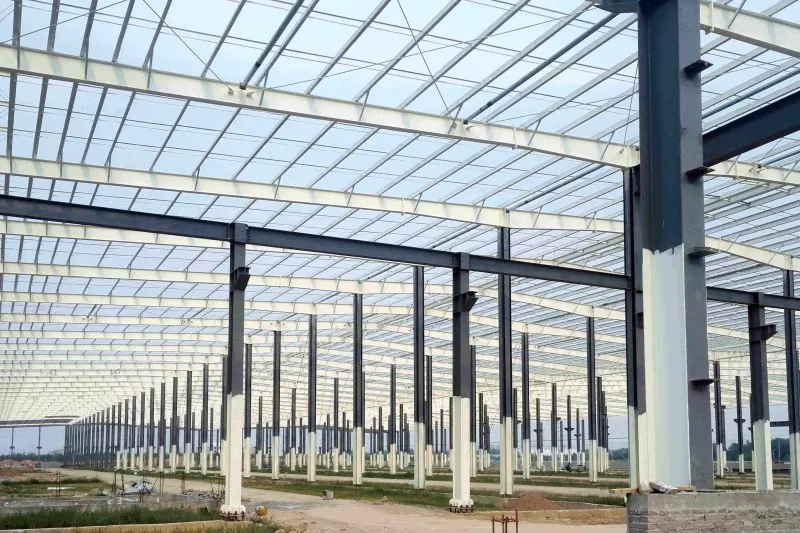

Cornice del portale

Il telaio a portale è la forma strutturale più tipica delle officine leggere in acciaio. Forma un telaio a forma di cancello attraverso collegamenti rigidi tra colonne in acciaio e travi del telaio inclinate con un percorso di trasmissione della forza chiaro e diretto. Caratterizzato da un consumo economico di acciaio, un'elevata velocità di costruzione e un aspetto semplice, è applicabile a officine industriali, magazzini logistici, centri di distribuzione, padiglioni espositivi commerciali, piccoli stadi e altri edifici.

Struttura del telaio

Composta da travi e colonne in acciaio collegate da giunti rigidi, la struttura a telaio è uno dei sistemi strutturali più comuni per grattacieli e grattacieli. Vanta pregi fondamentali tra cui un ampio spazio privo di colonne, eccellenti prestazioni sismiche e un efficiente utilizzo dello spazio tridimensionale. È ampiamente applicato nelle costruzioni civili come edifici per uffici a più piani e grattacieli, hotel, appartamenti,ospedali, scuolee complessi commerciali, nonché officine industriali multipiano.

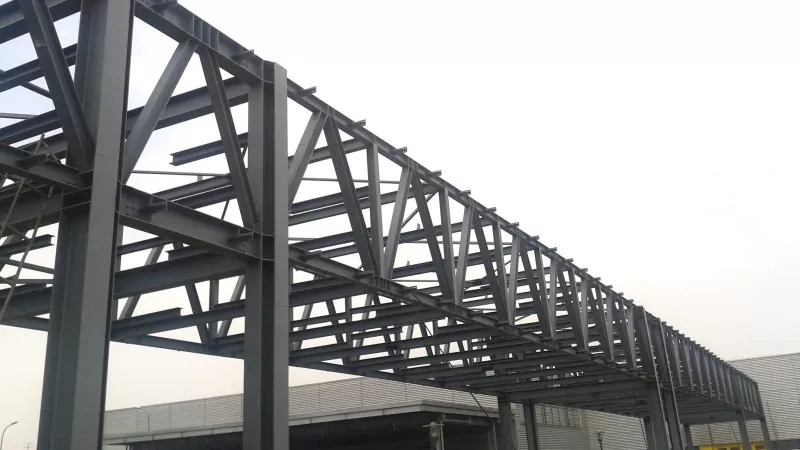

Struttura in traliccio d'acciaio

Si tratta di una struttura reticolare formata da una serie di elementi collegati mediante saldature o bulloni in corrispondenza dei giunti, che costituisce componenti di grande sezione assemblati da singole barre. I suoi vantaggi principali includono un'ampia capacità di estensione, una grande flessibilità nella modellazione architettonica e un layout conveniente per le condutture meccaniche. Viene adottato principalmente per i sistemi di copertura di edifici a lunga campata cometerminal aeroportuali, stazioni ferroviarie ad alta velocitàEcentri espositivi. Inoltre, è ampiamente utilizzato anche in ponti, piattaforme offshore, torri televisive e altri campi.

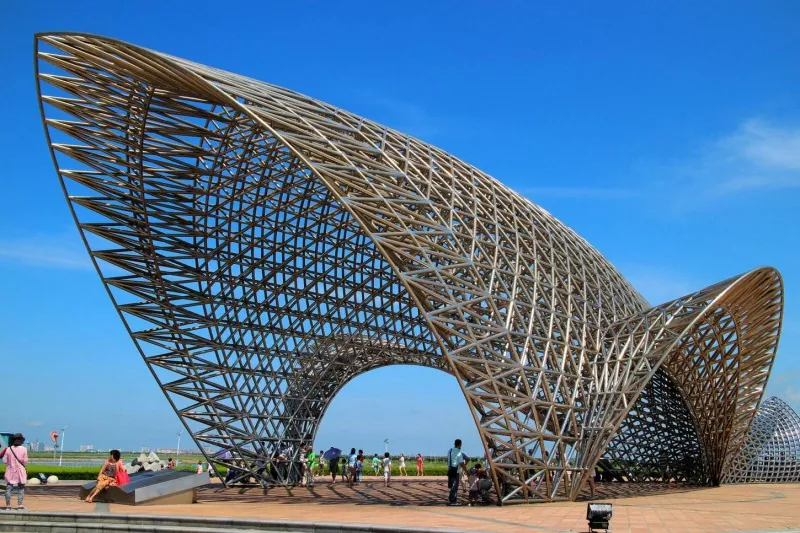

Struttura della griglia spaziale

Si tratta di una struttura spaziale con sistema di aste assemblata da numerosi elementi disposti secondo schemi regolari e collegati tramite giunti, appartenenti ad un sistema strutturale spaziale altamente staticamente indeterminato. Presenta vantaggi eccezionali tra cui peso proprio leggero, elevata rigidità, prestazioni sismiche favorevoli, ampia campata senza colonne e comoda prefabbricazione in fabbrica. Viene utilizzato principalmente per i sistemi di copertura di grandi edifici pubblici, come ad espalestre, padiglioni espositivi, stazioni, terminal aeroportuali e auditorium.

Questi quattro sistemi strutturali godono del più ampio ambito di applicazione e della maggiore quota di mercato, rendendoli le principali opzioni principali del settore. I telai a portale si distinguono per l'economicità e sono adatti per edifici industriali di media e piccola luce; le strutture a telaio dominano il campo dei grattacieli civili con la loro flessibilità e prestazioni sismiche superiori; Le capriate in acciaio e le griglie spaziali sono la scelta ottimale per gli edifici pubblici a lunga campata in virtù della loro eccellente capacità di campata.

Nel prossimo numero continueremo a introdurre altre forme strutturali classiche tradizionali, tra cui strutture a guscio reticolato, strutture di sospensione e strutture a travi. Rimani sintonizzato. Per informazioni tecniche più professionali sulle strutture in acciaio, continua a seguireEHSSoppure contatta il nostro team tecnico per servizi di consulenza personalizzati. Con 21 anni di profonda esperienza nel settore delle strutture in acciaio, EHSS è specializzato nella fabbricazione e installazione di componenti strutturali in acciaio e salvaguarderemo i vostri progetti con la nostra competenza professionale.
