Quanto sai di queste forme di struttura in acciaio?

Poiché abbiamo trattato i quattro sistemi principali principali nelstruttura in acciaiosettore industriale l'ultima volta, EHSS continuerà a portarvi ad esplorare le strutture in acciaio in questo numero. Negli edifici moderni, con crescente complessità strutturale ed esigenze di carico, sono state ampiamente applicate forme strutturali come gusci reticolari, cavi di sospensione, strutture a travi e tubi di acciaio riempiti di cemento. I tipi di strutture in acciaio introdotti in questo numero sono tutti comunemente utilizzati in ingegneria con sistemi tecnici maturi e corrispondenti standard di supporto, che dominano i rispettivi campi segmentati.

La struttura a guscio reticolato, come suggerisce il nome, è una struttura a griglia curva che ricorda un guscio d'uovo. La sua caratteristica principale risiede nella capacità di formare forme curve di grandi dimensioni come cupole e archi. Dotato di un aspetto elegante e di un efficiente carico di forza, è ampiamente applicato in grandi palestre, centri espositivi, planetari e serre botaniche.

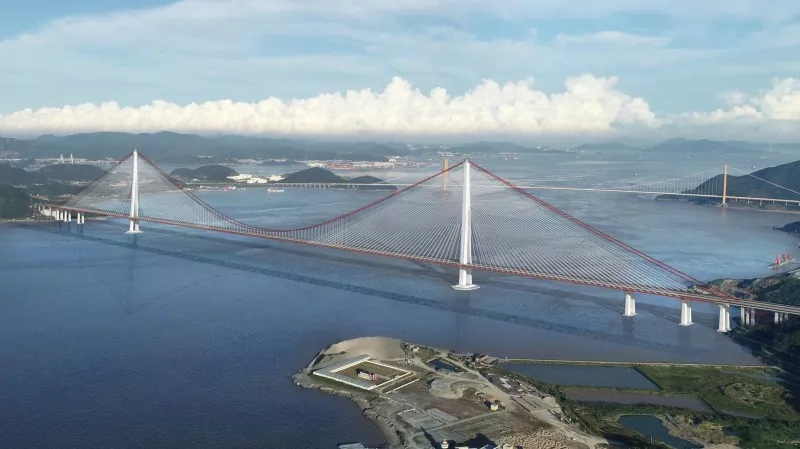

Le strutture di sospensione utilizzano cavi d'acciaio ad alta resistenza come componenti principali e realizzano grandi campate sfruttando la proprietà di trazione dei cavi. Sono caratterizzati da una capacità di campata estremamente ampia, da un peso proprio leggero e da un basso consumo di acciaio e sono adottati principalmente per ponti sospesi, grandi stadi, terminal aeroportuali e altri progetti.

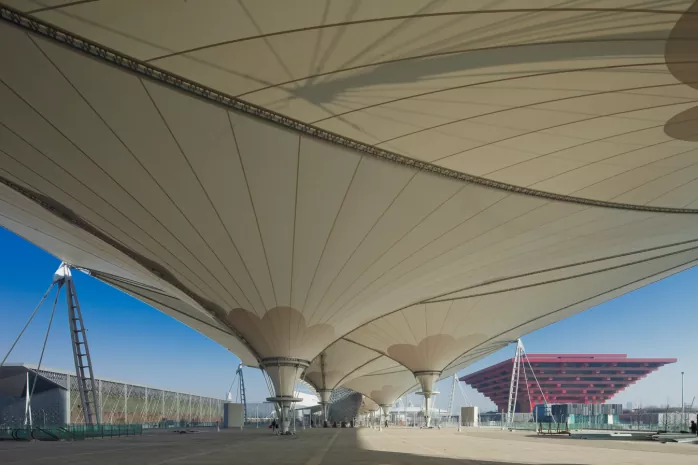

La struttura a membrana-cavo è il tipo più diffuso e ampiamente utilizzato tra tutte le strutture a membrana, composta da materiali di membrana insieme a componenti in acciaio o strutture in acciaio. I tessuti delle membrane sono solitamente rivestiti con PTFE o PVC. Caratterizzato da leggerezza, elevata resistenza e grande flessibilità per formare superfici curve complesse a forma libera, è comunemente utilizzato per tettoie, installazioni paesaggistiche, stazioni di pedaggio e luoghi gonfiabili.

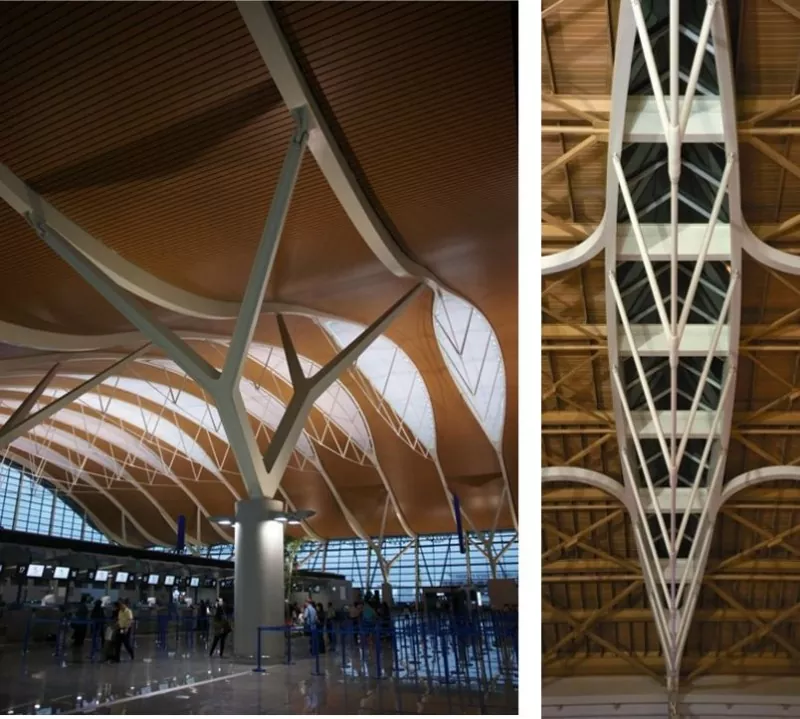

La struttura supportata da corde è composta da tiranti superiori rigidi e cavi flessibili inferiori in acciaio collegati da montanti, dove i tiranti rigidi superiori sono per lo più travi o capriate in acciaio, quindi può anche essere interpretata come una struttura formata collegando travi o capriate in acciaio con cavi d'acciaio attraverso montanti. La struttura a travi è la forma più comune e tipica di questo sistema strutturale con travi in ​​acciaio a rete solida come componenti superiori. Caratterizzate da auto-equilibrio ed eccellente capacità di campata, le strutture supportate da corde vengono applicate principalmente su tetti a campata lunga e terminal aeroportuali.

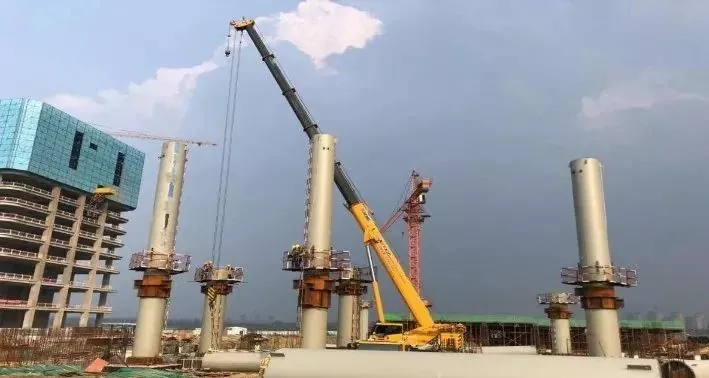

La struttura in tubi d'acciaio riempiti di cemento si riferisce a una struttura con cemento riempito all'interno di tubi d'acciaio per migliorare notevolmente la capacità portante e la duttilità. Presenta un'elevata capacità portante e una duttilità favorevole e viene utilizzato principalmente come elemento di compressione in colonne di edifici molto alti, ponti ad arco e strutture a campata lunga.

I telai a portale, i telai in acciaio, le capriate in acciaio e le strutture a griglia menzionati nel numero precedente vantano il maggiore volume di mercato e gli scenari applicativi più universali, fungendo da scelta migliore per fabbriche di piccole e medie dimensioni, grattacieli e tetti convenzionali a grande campata. Al contrario, i gusci reticolari, le strutture di sospensione, le strutture a membrana di cavi, le strutture di travi e tubi di acciaio riempiti di cemento trattati in questo numero sono sottosistemi specializzati su misura per scenari che coinvolgono campate speciali, edifici molto alti, involucri leggeri e condizioni di stress composito, e rappresentano anche i sistemi di struttura in acciaio tradizionali e popolari al giorno d'oggi.

Tuttosistemi strutturali in acciaiotrattati nelle due puntate presentano vantaggi distinti e si completano a vicenda, formando insieme uno spettro tecnico completo per l'attuale ingegneria delle strutture in acciaio. Nello specifico, la struttura del telaio in acciaio pone le basi per la struttura del telaio in acciaio controventato; i gusci reticolati e le griglie spaziali rientrano entrambi nella categoria delle strutture a griglia spaziale come forme parallele; le strutture sospese, sostenute da membrane di cavi e corde possono essere combinate con capriate e griglie per formare sistemi a lunga campata; le strutture in acciaio a pareti sottili formate a freddo vengono applicate principalmente nei sistemi di costruzione in acciaio leggero; e le strutture di tubi d'acciaio riempiti di cemento appartengono ai sistemi portanti compositi acciaio-calcestruzzo.

Quando si selezionano i tipi strutturali per progetti pratici, deve essere condotta una valutazione completa basata sulle funzioni dell'edificio, sulle condizioni della campata, sugli indicatori economici e sui requisiti del programma di costruzione per determinare la soluzione ottimale. Resta sintonizzatoEHSScanali ufficiali per aggiornamenti tecnici più professionali sulle strutture in acciaio. Con 21 anni di dedizione alla fabbricazione e all'installazione di strutture in acciaio, forniamo supporto tecnico completo per i vostri progetti con solide capacità professionali.
