I. Diagramma di sollevamento
Membro:Trave in Acciaio H500×200×10×16, Lunghezza L = 12,0 m

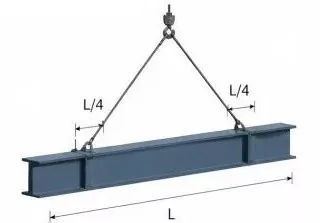

Punti di sollevamento:Impostato a L/4 da ciascuna estremità della trave
Angolo dell'imbracatura:α ≈ 60°

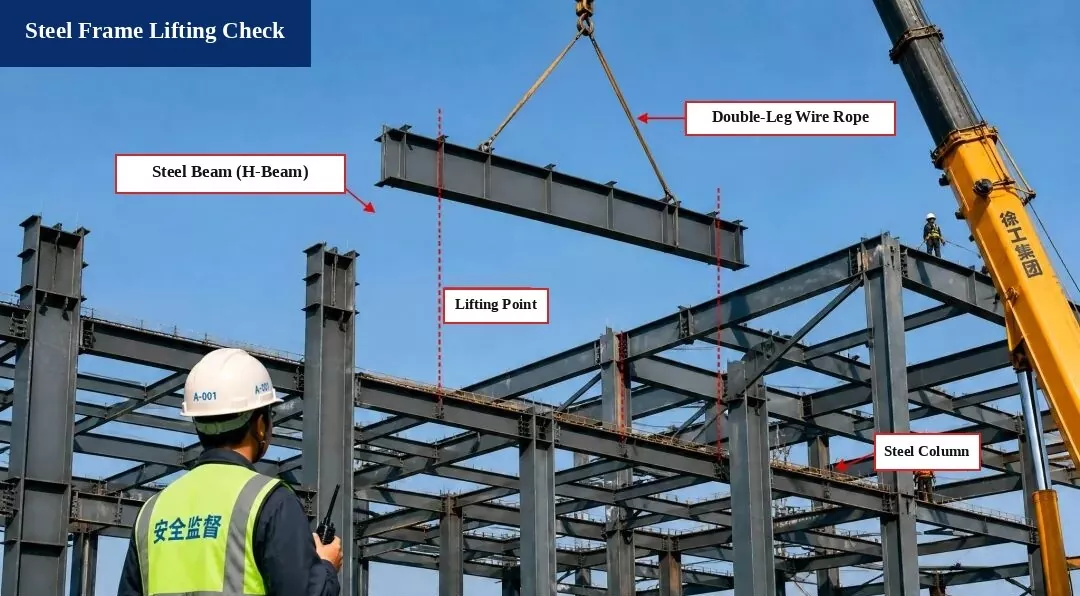

Etichette fotografiche estratte:Parte sollevata: trave in acciaio (trave ad H) | Imbracatura di sollevamento: imbracatura in fune metallica a doppia gamba | Posizione del punto di sollevamento | Colonna con struttura in acciaio | Supervisore della sicurezza (casco A-001) | Gru: Gruppo XCMG
Membro:Trave in Acciaio H500×200×10×16, Lunghezza L = 12,0 m
Punti di sollevamento:Impostato a L/4 da ciascuna estremità della trave
Angolo dell'imbracatura:α ≈ 60°
1. Peso proprio della trave:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN
2. Fattore di carico dinamico:Prendi 1.1
3. Peso delle imbracature:Ignorato (trascurabile)
4. Carico di sollevamento totale:
P = G × 1,1 = 219,9 kN
5. Tensione dell'imbracatura (carico bilanciato):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN
1. Tipo di imbracatura:Fune in acciaio φ20, carico di rottura Fb = 360 kN
2. Fattore di sicurezza (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25
Soddisfa i requisiti standard!
Controlla la conclusione:
L'operazione di sollevamento è sicura e soddisfa i requisiti del codice.
• Codice per la costruzione di strutture in acciaio (GB 50755-2012)
• Codice tecnico per la sicurezza del sollevamento e del sollevamento in edilizia (JGJ 276-2012)
1. Controllare la trave in acciaio, le funi metalliche e gli strumenti di sollevamento prima del sollevamento per assicurarsi che siano sicuri e affidabili.
2. Assegnare una persona dedicata a dirigere il processo di sollevamento. Nessuno può sostare sotto la trave sollevata.
3. Interrompere immediatamente il lavoro di sollevamento quando la velocità del vento raggiunge il livello 6 o superiore.

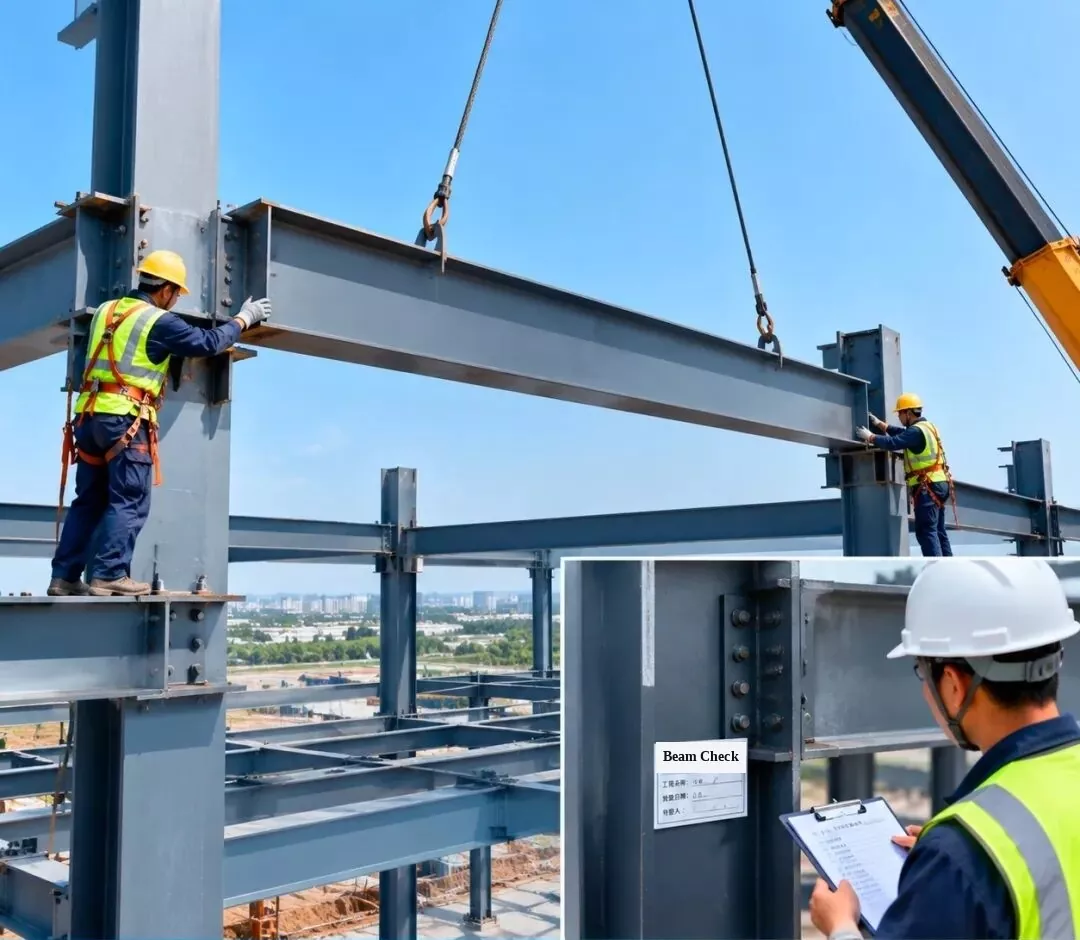

Sollevare la trave in acciaio nella posizione pianificata, quindi ispezionare e approvare i giunti di connessione per assicurarsi che la qualità dell'installazione soddisfi i requisiti di progettazione.
[Etichetta inserita sulla colonna: Ispezione dell'installazione della trave in acciaio | Nome del progetto: Workshop n. 1 | Data dell'ispezione | Ispettore]

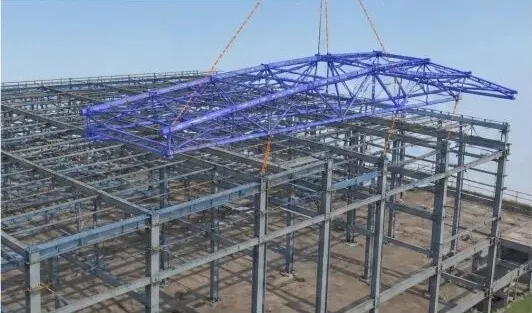

1. Simulazione BIM 3D:Simulare l'installazione della capriata del tetto in acciaio per migliorare il piano di sollevamento e l'ordine di installazione.

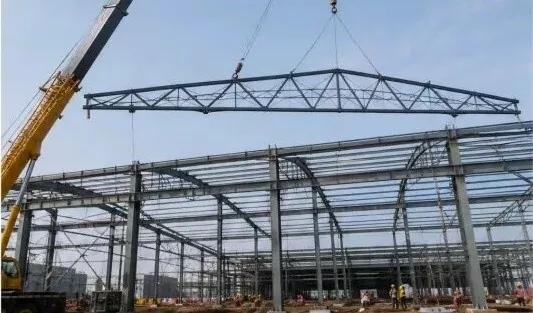

2. Sollevamento della capriata del tetto:Utilizzare una gru per camion per sollevare la travatura reticolare e posizionarla lentamente in posizione mantenendola in equilibrio.

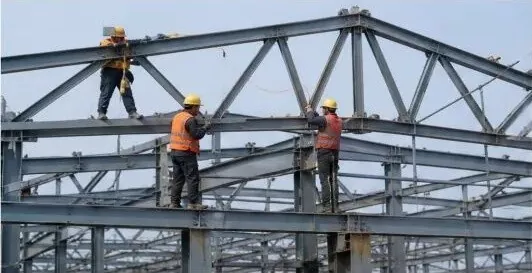

3. Posizionamento e fissaggio temporaneo:Una volta posizionata la capriata del tetto, fissarla temporaneamente e regolarne la posizione e l'altezza (elevazione).
4. Connessione bullonata ad alta resistenza:Stringere i bulloni ad alta resistenza secondo le regole di progettazione per garantire una connessione forte.
5. Ispezione dell'installazione:Controllare l'altezza del traliccio, la campata, la flessione (deflessione) e l'allineamento verticale per assicurarsi che soddisfino il codice.

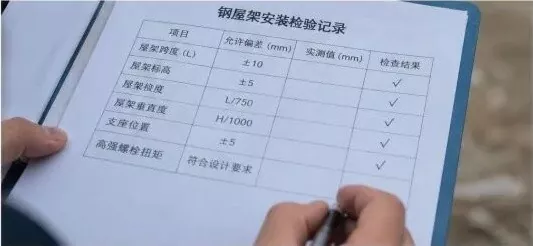

6. Registro dell'ispezione:Dopo aver superato l'ispezione, completare il modulo di registrazione e passare alla fase di costruzione successiva.| Elemento di ispezione | Errore consentito (mm) | Valore misurato (mm) | Controlla il risultato |
|---|---|---|---|
| Portata della capriata (L) | ±10 | — | √ (Passa) |
| Altezza traliccio (elevazione) | ±5 | — | √ (Passa) |
| Piegatura del traliccio (deflessione) | L/750 | — | √ (Passa) |
| Allineamento verticale del traliccio | H/1000 | — | √ (Passa) |
| Posizione di supporto | ±5 | — | √ (Passa) |
| Coppia di bulloni ad alta resistenza | Soddisfa i requisiti di progettazione | — | √ (Passa) |

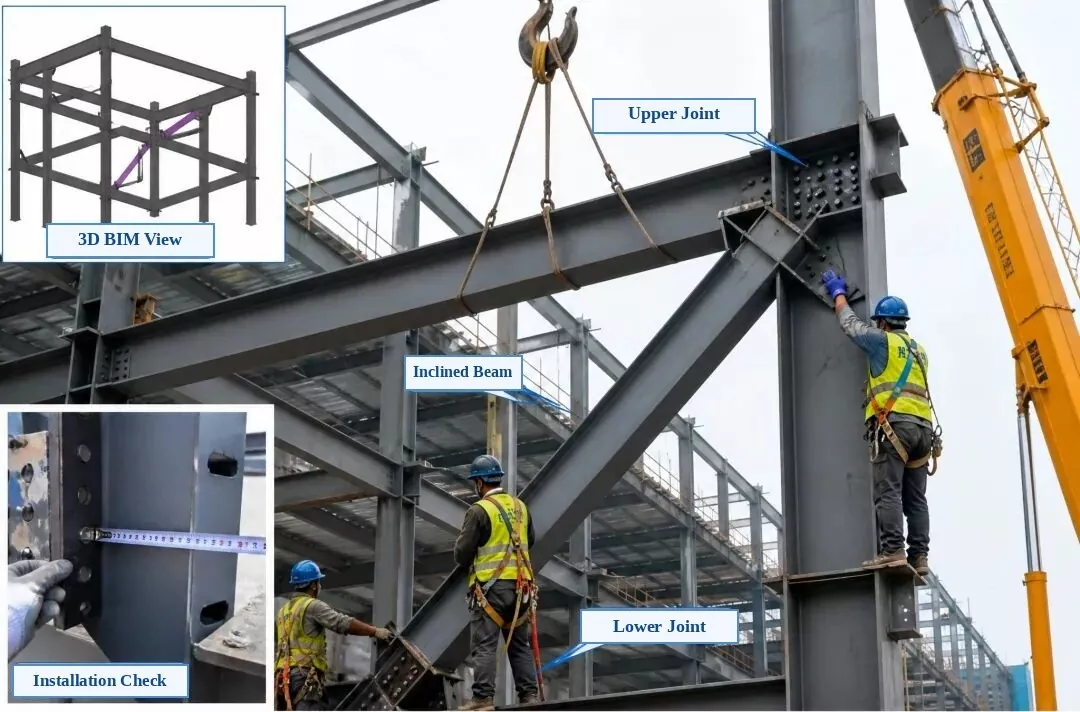

Etichette fotografiche estratte:Riquadro in alto a sinistra: Vista BIM 3D | Riquadro in basso a sinistra: controllo dell'installazione | Foto principale: giunto di collegamento superiore, trave inclinata in acciaio (controvento diagonale), giunto di collegamento inferiore
1. Controllo pre-installazione:Controllare il codice prodotto, le dimensioni, le posizioni dei fori dei bulloni e la direzione della piastra di connessione. Assicurarsi che le superfici di contatto siano piane, pulite e prive di bave o olio.
2. Sollevamento e posizionamento:Utilizzare due punti di sollevamento per sollevare lentamente la trave inclinata in posizione. Riparalo temporaneamente e assicurati che i giunti superiore e inferiore siano allineati accuratamente con la colonna e la trave in acciaio.
3. Allineamento e regolazione:Regolare la posizione della linea centrale, l'altezza e l'allineamento verticale della trave inclinata per soddisfare i requisiti di progettazione. Completare la connessione permanente dopo l'allineamento.

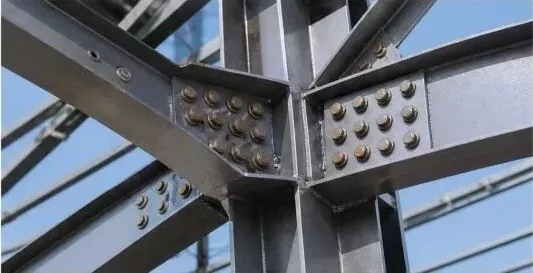

4. Metodo di connessione:Collegare con bulloni ad alta resistenza. Stringerli uniformemente dal centro verso l'esterno su entrambi i lati come richiesto dal progetto e contrassegnare ciascun bullone dopo che il serraggio finale ha superato l'ispezione.
5. Ispezione dell'installazione:Controllare la posizione della linea centrale, l'altezza, l'allineamento verticale, la tenuta del contatto della piastra e la qualità del serraggio dei bulloni. Tutto deve soddisfare il Codice per l'accettazione della qualità costruttiva delle strutture in acciaio (GB 50205).

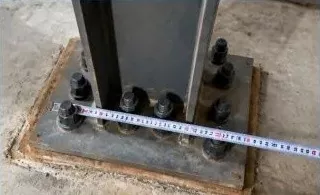

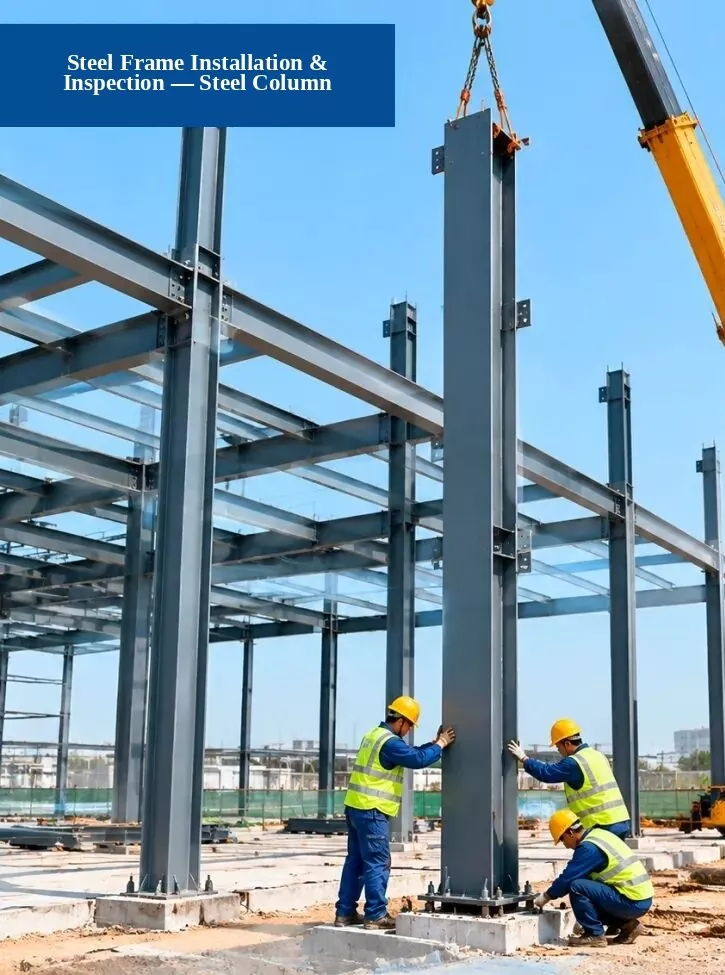

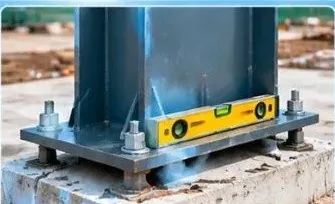

1. Controllo della fondazione:Controllare se le posizioni dei bulloni di ancoraggio, l'altezza e le dimensioni della fondazione soddisfano i requisiti di progettazione.

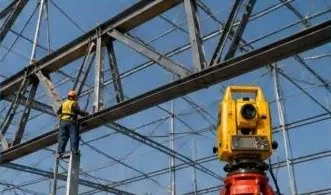

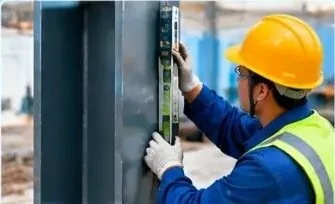

2. Controllo dell'allineamento verticale:Utilizzare una stazione totale, un piombo laser o una livella a bolla per verificare quanto sia diritta (verticale) la colonna d'acciaio.

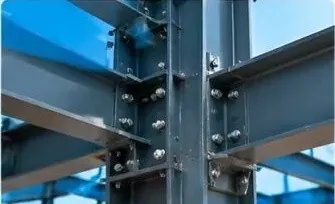

3. Controllo della qualità della connessione:Controllare se i bulloni ad alta resistenza, le saldature e le piastre di connessione soddisfano i requisiti standard.

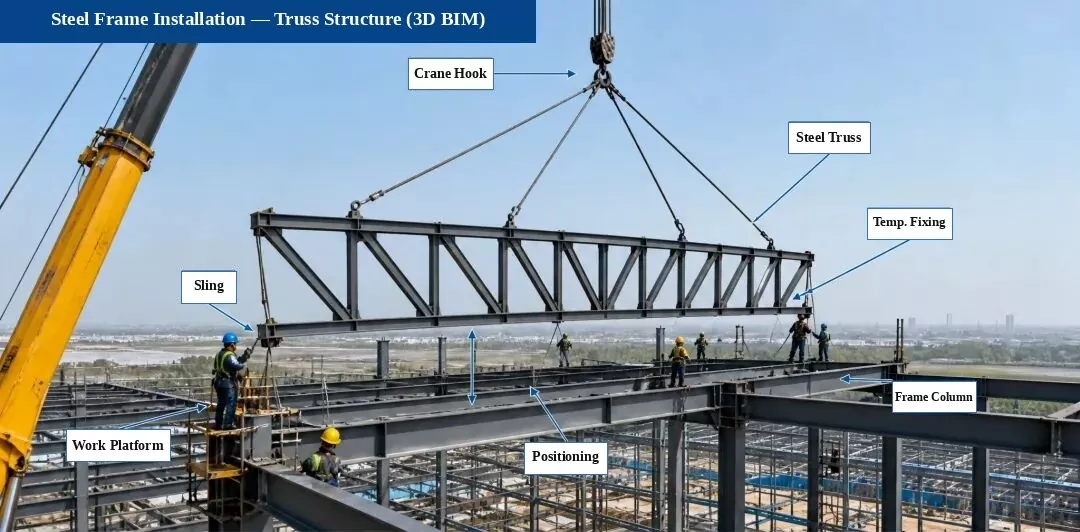

Etichette fotografiche estratte:Gancio per gru | Struttura in traliccio d'acciaio | Fissaggio temporaneo | Imbracatura di sollevamento | Piattaforma di lavoro alta | Metti in posizione | Colonna con struttura in acciaio
Flusso del processo di installazione:Rilievo e marcatura → Verifica supporto → Solleva e posiziona → Fissaggio temporaneo → Allineamento e regolazione → Connessione con bulloni ad alta resistenza → Saldatura (se richiesta)
Punti chiave di installazione:
Controllare le posizioni e le altezze dei bulloni di supporto, delle piastre di spessoramento e delle parti integrate per assicurarsi che soddisfino i requisiti di progettazione.

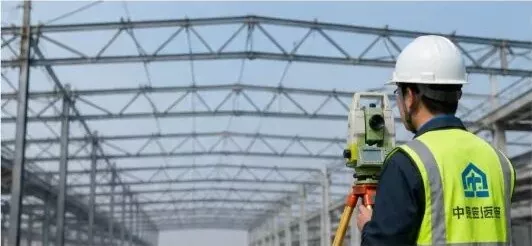

Utilizzare una stazione totale per misurare la linea centrale, l'altezza e la flessione della trave reticolare e apportare modifiche all'allineamento.

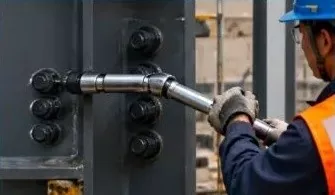

Controllare il numero, le dimensioni e la coppia dei bulloni ad alta resistenza e riprovarli come richiesto dal codice.
Nota:La struttura reticolare in questo progetto è preassemblata in fabbrica e sollevata in sezioni in loco per garantire installazione, qualità e sicurezza accurate.

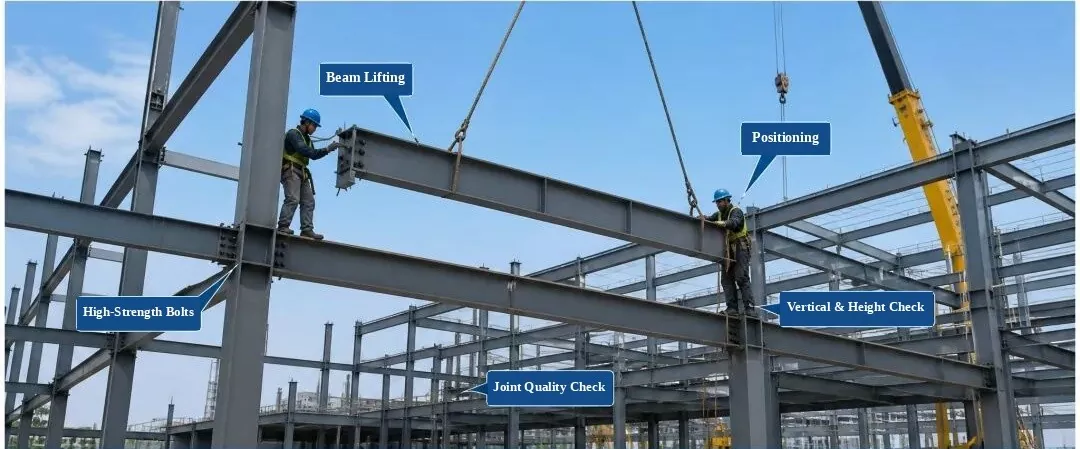

1. Controllo delle parti in entrata:Controllare la qualità, le dimensioni, le condizioni della superficie e la rettilineità del materiale. Installare solo dopo aver superato l'ispezione.
2. Controllo del processo:Controllare il posizionamento delle parti, l'altezza, l'allineamento verticale e il serraggio dei bulloni durante l'installazione.
3. Elementi di ispezione:Posizione della linea centrale, altezza, allineamento verticale, planarità della superficie e qualità della connessione bullonata.
4. Standard di qualità:Deve soddisfare il Codice per l'accettazione della qualità costruttiva delle strutture in acciaio (GB 50205-2020).

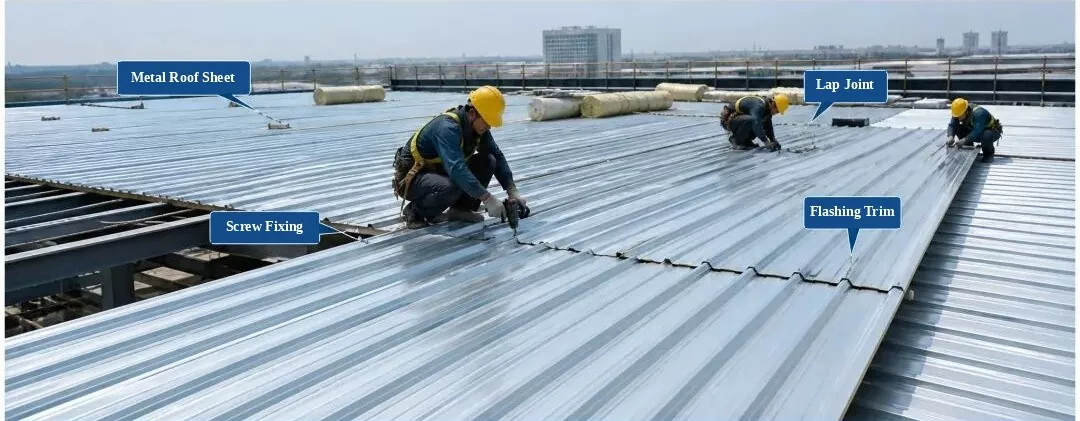

1. Controllo del materiale:Controllare il profilo, lo spessore, il rivestimento e il colore del pannello. Utilizzare solo dopo aver superato l'ispezione.
2. Regole di installazione:Sovrapporre correttamente i pannelli e fissarli saldamente. Mantieni la spaziatura delle viti entro i limiti standard, senza viti mancanti o fuori posto.
3. Elementi di ispezione:Planarità del tetto, larghezza della sovrapposizione, spaziatura dei punti di fissaggio e dettagli di impermeabilizzazione.
4. Standard di qualità:Deve soddisfare il codice tecnico per l'ingegneria dei tetti in metallo (GB 50345-2012).

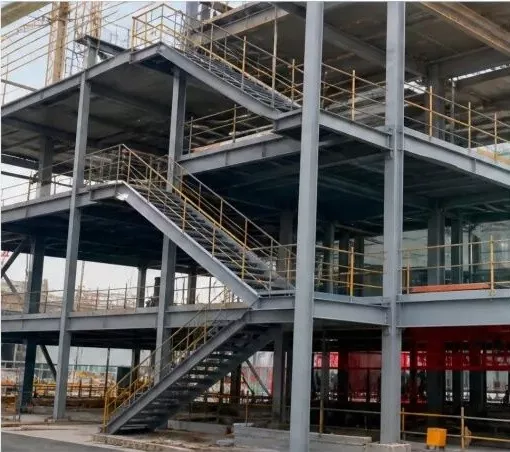

1. Scale e corrimano in acciaio completati (foto del sito)

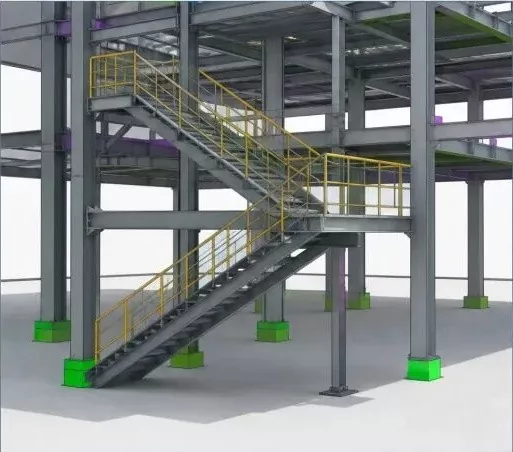

2. Modello BIM 3D (scale e corrimano in acciaio)

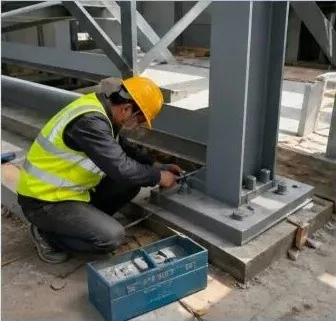

3. Installazione di scale in acciaio (lavori in cantiere)

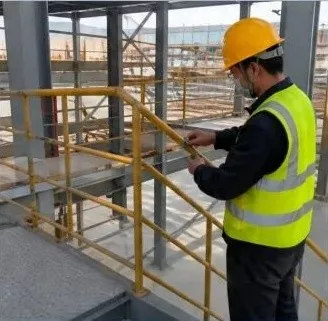

4. Installazione del corrimano (lavori in cantiere)

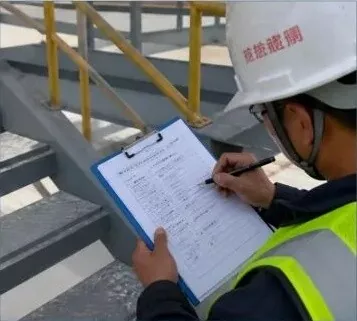

5. Ispezione della qualità dell'installazione (controllo del sito)

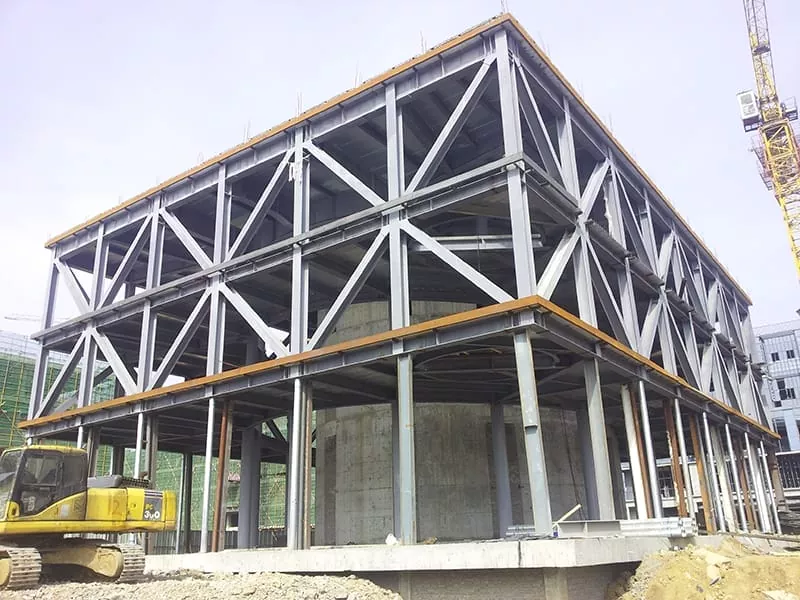

Struttura in acciaioessono ampiamente utilizzati nel mercato edile odierno per costruire strutture edili e in futuro diventeranno la scelta principale per le strutture edili primarie. Le strutture in acciaio hanno molte sottocategorie, tipi di struttura e tipi di componenti. In base al sistema strutturale, si dividono in quattro tipologie principali: telai a portale, griglie spaziali, capriate e strutture a telaio.
