Supermercato con magazzino con struttura in acciaio

L'edificio del supermercato con magazzino con struttura in acciaio è una forma di costruzione appositamente progettata dalla nostra fabbrica cinese di strutture in acciaio per supermercati in stile magazzino. Combina le caratteristiche ingegneristiche della "struttura con telaio in acciaio" e i requisiti funzionali dei "supermercati in stile magazzino". La nostra tecnologia di costruzione del telaio in acciaio ha fornito soluzioni a molti clienti in vari paesi e regioni. Siamo un fornitore e produttore di strutture in acciaio con oltre 20 anni di esperienza.

Struttura centrale

Telaio in acciaio

● Materiali principali: i principali componenti portanti come colonne, travi e capriate del tetto utilizzano tutti acciaio a forma di H laminato a caldo, tubi d'acciaio quadrati, ecc.

● Metodo di connessione: i componenti vengono assemblati in loco tramite bulloni ad alta resistenza, saldature, ecc.

● Struttura dell'involucro: le pareti esterne e i tetti utilizzano solitamente pannelli sandwich o lamiere profilate in acciaio invece dei tradizionali muri in mattoni o muri in cemento.

Funzione fondamentale

Supermercato in stile magazzino

● Elevata altezza libera: il primo piano di un supermercato in stile magazzino con struttura in acciaio ha solitamente un'altezza di 8-12 metri o anche superiore. Utilizzo di scaffali di alto livello per lo stoccaggio verticale, massimizzando la capacità di inventario. I carrelli elevatori possono muoversi liberamente tra gli scaffali per eseguire operazioni di rifornimento. Fornisce ai clienti un'esperienza di acquisto aperta e non stressante.

● Circolazione integrata: l'interno dell'edificio è solitamente diviso nella zona anteriore e in quella posteriore, senza divisori rigidi tra di loro. Gli scaffali alti stessi sono sia unità espositive che contenitori. I clienti possono osservare il processo di rifornimento, migliorando il senso di "grande quantità, buon prezzo" del magazzino.

● Funzioni complementari: è necessario progettare speciali piattaforme di carico e un ampio parcheggio esterno.

Sistema strutturale

I supermercati con magazzino con struttura in acciaio adottano principalmente i seguenti due sistemi strutturali, o una combinazione dei due:

Caso del prodotto

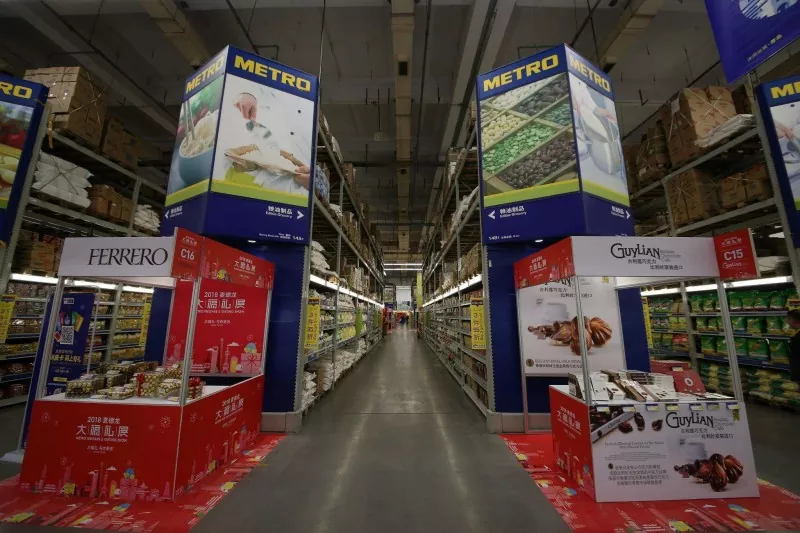

Metro (METRO) - Il pioniere dei supermercati tedeschi con magazzini con struttura in acciaio

● Sistema strutturale: struttura leggera in acciaio con telaio a portale, con una luce tipicamente compresa tra 24 e 30 metri e un'interasse tra le colonne da 6 a 12 metri.

● Spazio interno: altezza netta da 8 a 10 metri, gli scaffali di alto livello raggiungono direttamente fino a circa 7 metri e i carrelli elevatori possono operare liberamente tra gli scaffali.

● Identificazione dell'aspetto: la facciata esterna è composta principalmente da pannelli sandwich metallici di colore blu e bianco, con un logo "METRO" prominente sulla parete inclinata ed è fornita una piattaforma di carico (alla stessa altezza del pianale del camion).

● Pavimento: pavimento in cemento per carichi pesanti, con uno spessore di circa 250 mm e la superficie indurita, in grado di sostenere direttamente carrelli elevatori e pallet completamente carichi.

Il processo completo di realizzazione del prodotto

Il processo di produzione di un supermercato con magazzino con struttura in acciaio completato comprende generalmente le seguenti fasi:

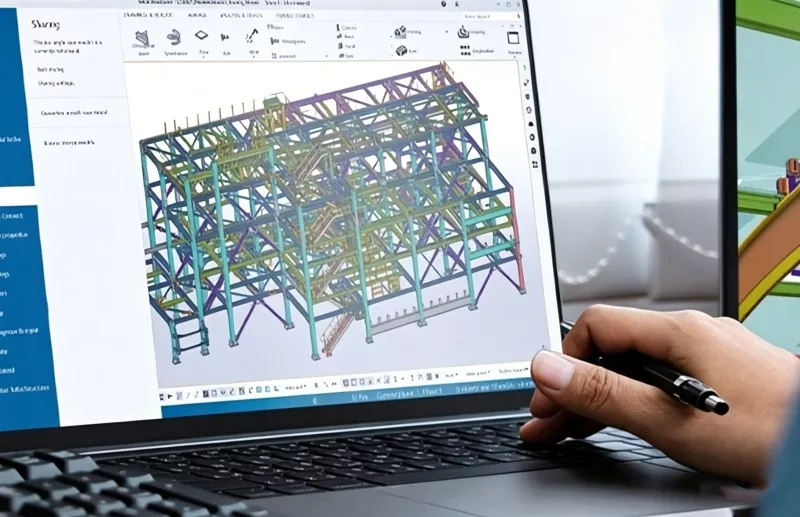

1. Approfondimento progettuale

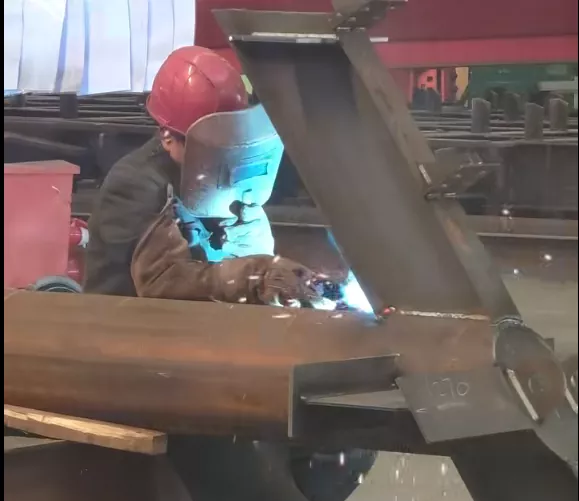

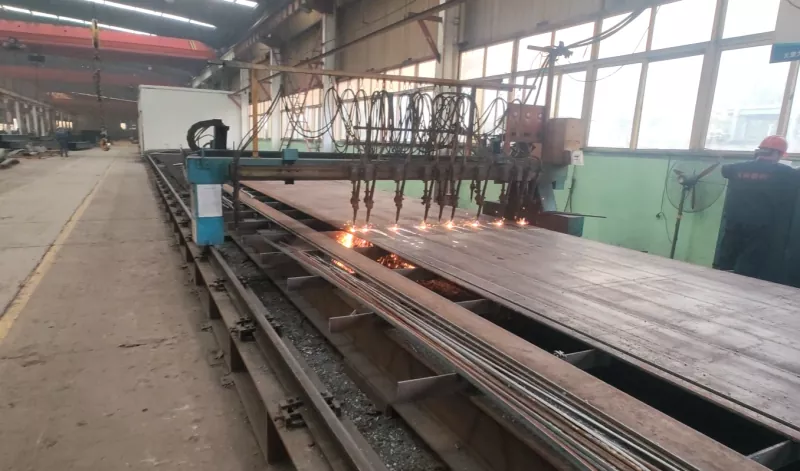

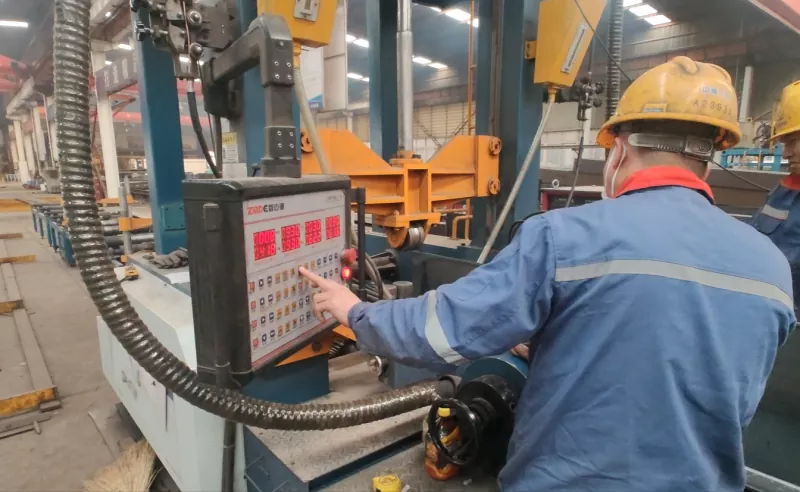

2. Taglio e lavorazione

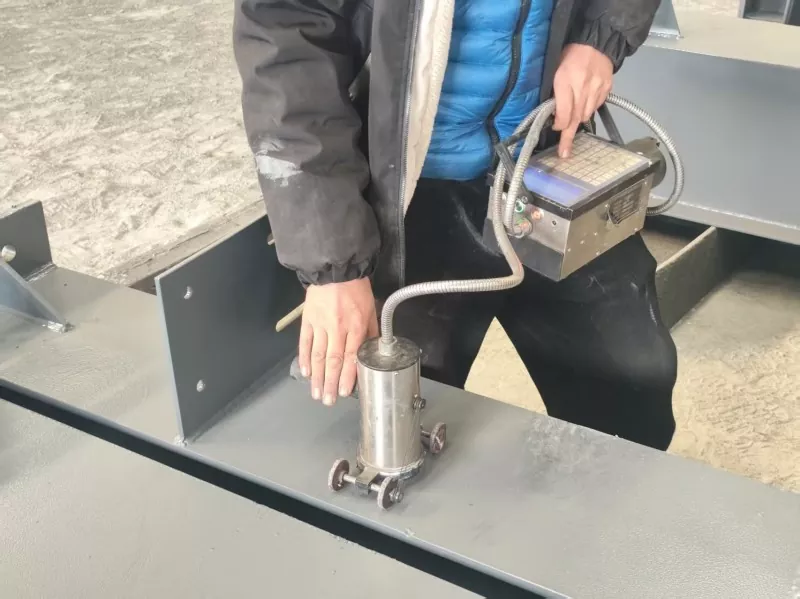

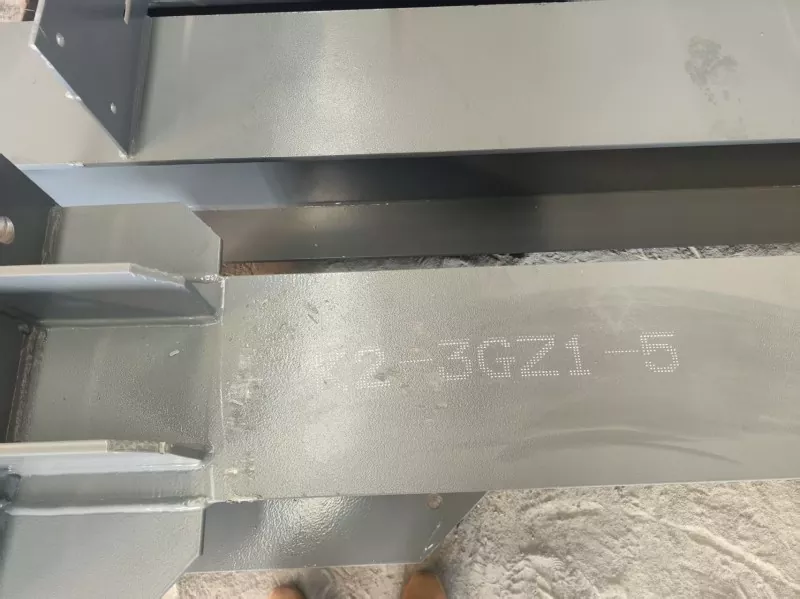

3. Stampa laser dei numeri dei componenti

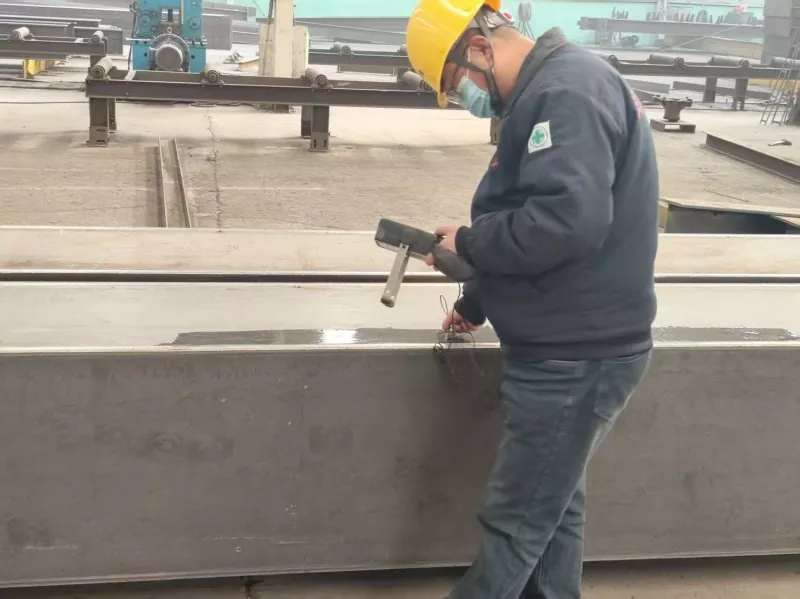

4. Controllo di qualità

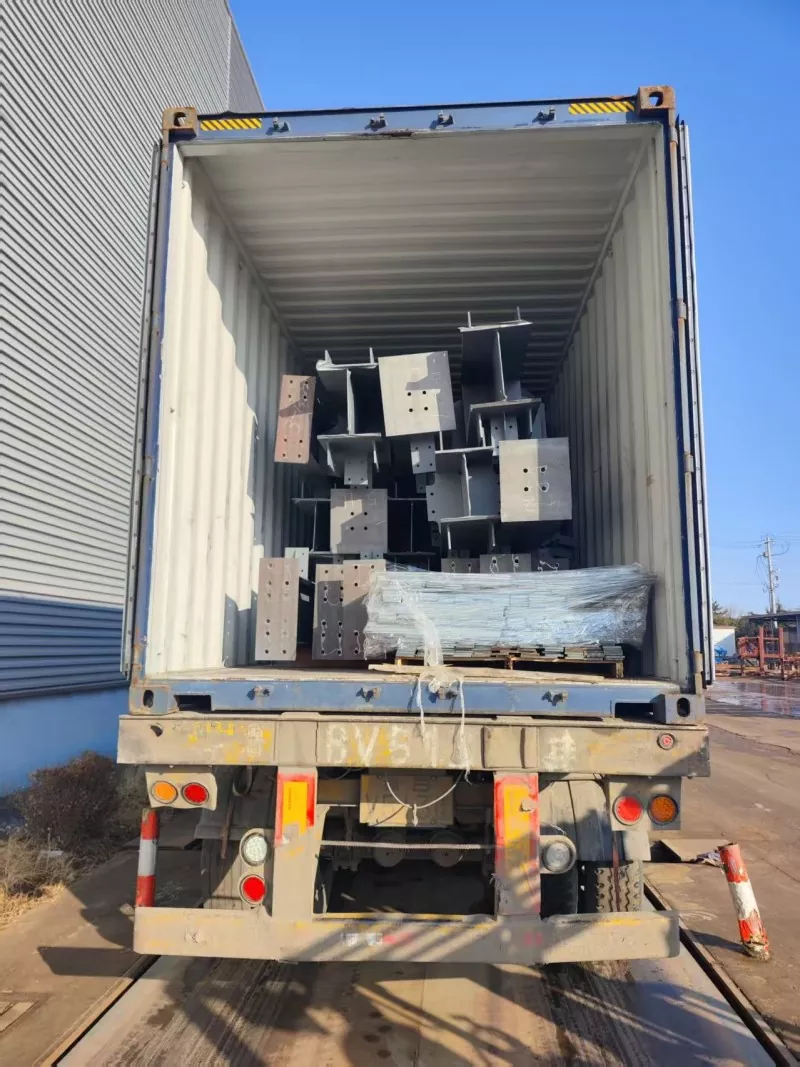

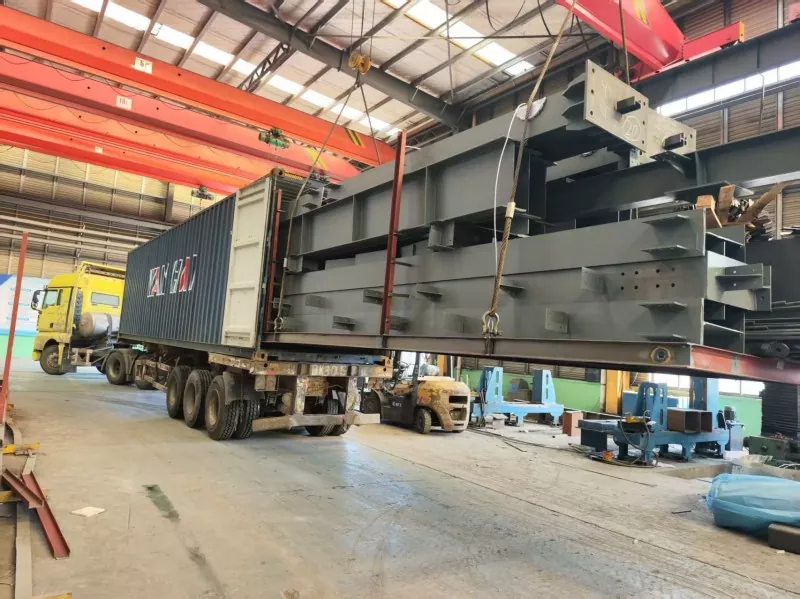

5. Imballaggio e spedizione

Suggerimenti per la progettazione dei nodi chiave

Le colonne in acciaio sono i principali componenti portanti dei supermercati con magazzino con struttura in acciaio. I suggerimenti progettuali per le colonne in acciaio includono i seguenti aspetti:

● Forma di sezione: solitamente viene utilizzato acciaio a forma di H saldato o laminato a caldo (serie a flangia larga). A volte, nelle aree soggette a carichi pesanti vengono utilizzate colonne a forma di scatola o colonne a tubo tondo.

● Distanza tra le colonne: la distanza tra le colonne longitudinale (lungo la direzione della lunghezza del supermercato) è solitamente compresa tra 6 e 12 metri, che è coordinata con il modulo dello scaffale e la larghezza del passaggio del carrello elevatore.

● Base della colonna: basi di colonna per lo più rigide (connessioni con bulloni di ancoraggio incassati o esposti), che trasferiscono momenti flettenti e forze assiali; devono resistere ai carichi del vento e alle forze orizzontali delle gru (se presenti).

● Trattamento speciale: a una distanza inferiore a 1,5 - 2,0 metri dal fondo della colonna, il calcestruzzo viene spesso applicato esternamente oppure vengono predisposti angoli di protezione anticollisione per prevenire danni derivanti dagli impatti del carrello elevatore.
