Struttura reticolare spaziale: la scelta preferita per edifici pubblici di grandi dimensioni

Essendo un ramo importante della struttura a griglia spaziale, la struttura reticolare spaziale presenta prestazioni meccaniche superiori, leggerezza, elevata rigidità, eccellente resistenza sismica, basso costo e facile modellatura. È diventato il sistema strutturale preferito per le coperture di grandi edifici pubblici come terminal aeroportuali, stadi, centri espositivi e stazioni.

La struttura reticolare spaziale è un tipo importante di sistema di griglia spaziale. Si tratta di una struttura spaziale a barra composta da elementi disposti regolarmente e collegati tramite giunti. È progettato principalmente come griglie piatte a doppio strato o multistrato, diverse dai gusci reticolati a strato singolo.

Le strutture reticolari spaziali sono comunemente adottate per le strutture del tetto, principalmente in forme piatte e monostrato. Sono ampiamente utilizzati negli edifici pubblici compresipalestre, padiglioni espositivi, sale d'attesa della stazioneEterminal aeroportuali. Negli ultimi anni sono stati applicati anche agli edifici industriali comemagazzini, hangar e officine di fabbrica. Vantando vantaggi diversificati, si distinguono come un'opzione tradizionale per gli edifici pubblici di grandi dimensioni.

Spazio senza colonne ad ampia campata.

Le strutture reticolari spaziali raggiungono facilmente una copertura senza colonne che va da 60 a 150 metri, creando interni completamente aperti e spaziosi. Il Beijing Capital Gymnasium adotta una struttura reticolare spaziale con una campata di 99 metri per 112,2 metri. Questo vantaggio rende la capriata spaziale la scelta principale per i tetti dei terminal aeroportuali.

Notevole efficienza economica.

La struttura è caratterizzata da un basso consumo di acciaio e da costi complessivi controllabili. Il capannone in acciaio del terminal della riserva di grano di Hangzhou Renhe applica una capriata spaziale piramidale quadrata a doppio strato, con una luce massima di 95 metri, offrendo una costruzione economicamente vantaggiosa.

Eccellenti prestazioni sismiche.

Grazie all’elevata ridondanza delle sollecitazioni spaziali, alla buona duttilità e al leggero peso proprio, le strutture reticolari spaziali superano le tradizionali strutture in calcestruzzo in termini di resistenza ai terremoti. Essendo un edificio hub di grandi dimensioni in zona sismica, il terminal dell'aeroporto internazionale di Pechino Daxing è dotato di 1.152 cuscinetti isolanti e 160 ammortizzatori per garantire una protezione efficace contro forti terremoti.

Stile architettonico flessibile.

La struttura può realizzare forme complesse come iperboloidi, superfici a forma libera e superfici a onde continue, soddisfacendo le esigenze di progettazione dei moderni edifici pubblici. Il tetto principale del terminal T2 dell'aeroporto di Zhuhai adotta un traliccio in acciaio cavo iperboloide a curvatura variabile e a lunga campata. Il centro sportivo della baia di Shenzhen combina un guscio reticolato a strato singolo e un traliccio curvo a doppio strato, entrambi fungendo da esempi architettonici iconici.

Inoltre, le strutture reticolari spaziali sono disponibili in varie forme con le principali classificazioni come segue:

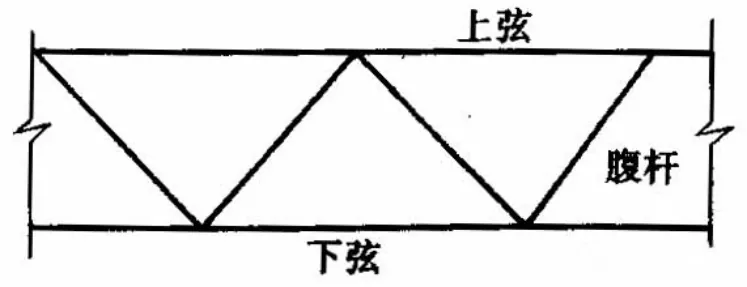

La travatura reticolare spaziale a doppio strato, composta da correnti superiori, correnti inferiori e elementi d'anima, è la forma più comunemente adottata.

La scelta della struttura reticolare spaziale è determinata in modo completo da fattori quali la forma planare dell'edificio, i requisiti architettonici, il carico, la campata, le condizioni di supporto e i costi di costruzione.

Nel complesso, l’adozione di strutture reticolari spaziali consente di creare spazi più ampi con meno materiali. Sullo sfondo di uno sviluppo di alta qualità e di un’edilizia ecologica, la capriata spaziale funge da solida struttura portante degli edifici pubblici di grandi dimensioni.
