8 domande tecniche avanzate sulla progettazione delle strutture in acciaio e sull'analisi dei guasti

Nel volume precedente, abbiamo spiegato sette concetti fondamentali tra cui il rapporto di snellezza, l'effetto diaframma, il ritardo di taglio e il limite di deflessione, concentrandoci su argomenti di base come la stabilità degli elementi, il trasferimento del carico e la classificazione dei componenti.

Come il secondo volume di questo professionistastruttura in acciaioSerie di domande e risposte, questo articolo continua il contenuto precedente e approfondisce argomenti specializzati riguardanti metodologie di progettazione, proprietà dei materiali e meccanismi di cedimento, tra cui la progettazione plastica, l'utilizzo della resistenza post-instabilità, l'analisi del secondo ordine, l'effetto Bauschinger e la frattura fragile.

Q1. Qual è il principio fondamentale del metodo di progettazione plastica?

Il metodo di progettazione plastica si applica alle strutture in acciaio staticamente indeterminate. Quando la sollecitazione in zone prestabilite degli elementi strutturali raggiunge il limite di snervamento dell'acciaio, si formeranno cerniere plastiche, consentendo la ridistribuzione interna della forza dell'intera struttura. È necessario attuare un controllo rigoroso durante tutto il calcolo per evitare la formazione di un meccanismo variabile o un'eccessiva deformazione strutturale.

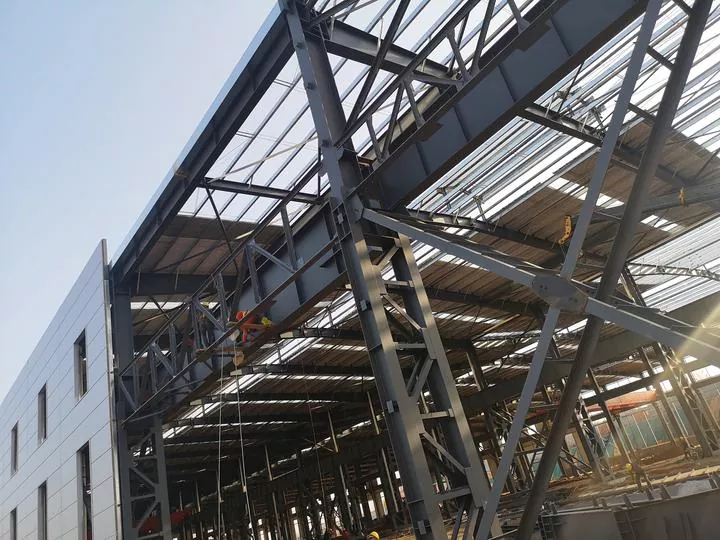

Q2. Differenze funzionali tra controventi angolari e controventi diagonali

I controventi angolari fungono da supporti fuori piano per garantire la stabilità globale delle travi in ​​acciaio; vengono adottati rinforzi diagonali per controllare la deformazione laterale complessiva della struttura.

Q3. Definizione di piano di massima rigidezza

Il piano in cui la sezione trasversale ruota attorno al suo asse maggiore è definito come piano di massima rigidezza. La maggior parte delle sezioni in acciaio hanno due assi principali baricentrici: l'asse maggiore con un momento di inerzia maggiore e l'asse minore con un momento di inerzia minore.

Q4. Concetto di resistenza post-instabilità

Quando si verifica un'instabilità locale nell'anima di un elemento flettente, il componente non perderà istantaneamente tutta la sua capacità di carico e sarà comunque possibile mantenere una certa prestazione portante residua. La teoria di progettazione che sfrutta e utilizza pienamente tale capacità residua è nota come metodo di progettazione basato sulla resistenza post-instabilità dell'anima.

Q5. Spiegazione del momento di secondo ordine e dell'analisi elastoplastica di secondo ordine

L'analisi lineare convenzionale ignora il momento flettente aggiuntivo indotto dalla deformazione strutturale. Al contrario, l'analisi del secondo ordine (analisi geometrica non lineare) tiene conto del momento flettente aggiuntivo generato dalla deformazione strutturale sotto carichi, dove la relazione tra carico e deformazione presenta caratteristiche non lineari. Su questa base, l’analisi elastoplastica del secondo ordine incorpora ulteriormente il comportamento elastoplastico non lineare del materiale dell’acciaio dopo lo snervamento per il calcolo strutturale globale.

Q6. Cos'è l'effetto Bauschinger?

Dopo che l'acciaio è stato sottoposto a carico di trazione per produrre deformazione plastica e quindi scaricato, il suo carico di snervamento diminuisce sotto il successivo carico inverso e dopo lo scarico rimane una deformazione plastica permanente irreversibile. Questa proprietà materiale è chiamata effetto Bauschinger.

D7. Meccanismo di formazione della lacerazione lamellare

Lo stress residuo deriva dal ritiro da raffreddamento dei cordoni di saldatura dopo la saldatura. Le piastre di acciaio sottili o non vincolate possono espandersi e contrarsi liberamente per rilasciare lo stress interno. Tuttavia, le piastre spesse o i pannelli irrigiditi sono trattenuti dai componenti adiacenti e non possono ritirarsi liberamente, generando un’enorme sollecitazione di trazione perpendicolare alla superficie della piastra. La sollecitazione locale in aree altamente vincolate può essere diverse volte la resistenza allo snervamento dell'acciaio, causando alla fine la lacerazione della piastra lungo la direzione dello spessore, fenomeno definito come lacerazione lamellare.

Q8. Che tipo di modalità di guasto è la frattura fragile?

La frattura fragile si riferisce a un improvviso cedimento strutturale senza evidenti precursori. Lo stress effettivo sulla sezione trasversale al momento della frattura è di gran lunga inferiore al carico di snervamento e alla resistenza alla trazione dell'acciaio. Questa modalità di rottura ha origine dalla continua propagazione di minuscoli difetti interni all'acciaio e dall'estensione instabile e rapida delle cricche. Una volta che le crepe raggiungono la dimensione critica, si espanderanno a una velocità estremamente elevata, senza alcun preavviso di deformazione plastica prima del cedimento, con conseguenti rischi estremamente elevati.

Osservazioni conclusive

Revisione dei due volumi: il primo volume è incentrato sulla stabilità degli elementi, mentre il secondo si concentra sui metodi di progettazione e sui meccanismi di cedimento. Combinati insieme, coprono sostanzialmente le principali preoccupazionistruttura in acciaioingegneria: come garantire la stabilità degli elementi, come condurre i calcoli strutturali e come i materiali cedono. Questi tre aspetti interconnessi costituiscono il quadro di conoscenza fondamentale della progettazione delle strutture in acciaio.

Si spera che questi due volumi possano aiutare i lettori a stabilire un sistema concettuale chiaro, consentendo loro di identificare accuratamente la natura dei problemi ingegneristici e di determinare rapidamente i corrispondenti approcci analitici quando incontrano problemi pratici. I lettori sono invitati a comunicare e discutere altri concetti tecnici confusi incontrati nel lavoro quotidiano.
